مطاط السيليكون موصل حسب الطلب

مقدمة المنتج

المطاط الصناعي موصل كهربائياهو مصطلح عام يشير إلى أي مادة مطاطية ذات خصائص موصلة ، مثل الفضة الزجاجية ، والألومنيوم ذو الصفائح الفضية ، والفضة ، وما إلى ذلك. هذا النوع من الجسيمات الموصلة مشتت جيدًا في مطاط السيليكون.تتشكل الشبكة الموصلة عندما تتلامس الجسيمات الموصلة المجاورة تحت الضغط.إنه يقلل أو يلغي ضوضاء EMI / RFI (التداخل الكهرومغناطيسي وتداخل التردد اللاسلكي) التي غالبًا ما ترتبط بالإلكترونيات.

مواصفات المنتج

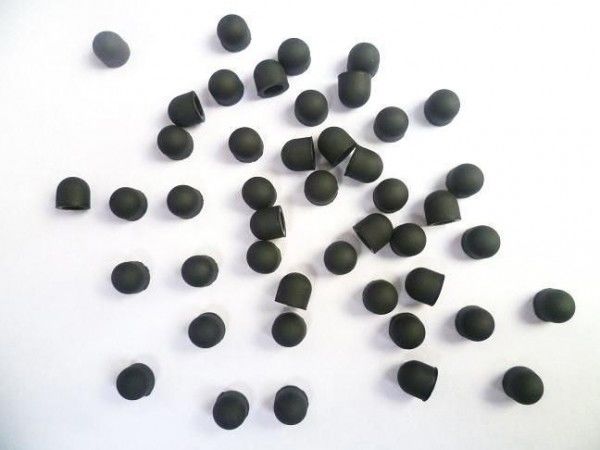

صور المنتج

مطاط موصل يتضمن اتباع عدة أنواع رئيسية:

CONSIL-NC (طلاء نيكل الجرافيت مملوء بمطاط السيليكون)

CONSIL-V (حشوة بثق مطاط السيليكون بالفضة)

CONSIL-A مطاط السيليكون (الفضة الألومنيوم)

CONSIL-N (الفضة المطلية بالنيكل مملوءة بمطاط السيليكون)

CONSIL-C مطاط السيليكون (الفضة تصفيح النحاس)

SC-CONSIL (الجرافيت مملوء بمطاط السيليكون)

CONSIL-R مطاط السيليكون (الفضة الدقيقة)

CONSIL-II (الفضة مملوءة بمطاط السيليكون حشية مصبوب)

كهربائيا ميزة الاستومر موصل

وتتمثل الوظيفة الرئيسية المطاطية الموصلة كهربائياً في الختم والدرع الكهرومغناطيسي.

ملاحظات:

تتميز المطاط الصناعي الموصّل كهربائيًا بوظيفة الحماية الكهرومغناطيسية ، عندما تكون مقاومة الحجم أقل من 10 أوم.سم.يتم تطبيقه بشكل أساسي في مناسبة التدريع الكهرومغناطيسي ، ويستخدم أيضًا في الهيكل ، والخزانات ، ونظام الدليل الموجي الإلكتروني والميكروويف ، ولوحة الموصل ، إلخ.

إلاستومر موصل كهربائيًا: كلما انخفضت المقاومة ، زادت الصلابة.عندما تكون المقاومة أقل من 10 أوم سم ، تكون الصلابة أكثر من 70 شاطىء أ.

تطبيقات المطاط الصناعي الموصلة كهربائيا

غالبًا ما يشير المطاط الصناعي الموصّل كهربائيًا إلى مادة مطاطية ، تكون مقاومتها للحجم في حدود 10 ^ 9 أوم.سم.يمكن أن يوفر المطاط الموصل موصلية كهربائية جيدة (تثبيط التردد 40 جيجا هرتز) مع قدرة جيدة على الختم الكهرومغناطيسي وختم بخار الماء.يمكن أن تكون مقاومة حجمه 0.004 أوم.سم ، مع استقرار جيد.

يستخدم المطاط الصناعي الموصلة كهربائيا في كل من العسكرية والتجارية.الوظيفة الرئيسية هي الختم والدرع الكهرومغناطيسي.يمكن أن تستخدم المنتجات قولبة بالضغط أو قولبة بالبثق.إنه على رقاقة أو شكل قطع آخر.يصل أداء الحماية إلى 120 ديسيبل (10 جيجاهرتز).كما تستخدم المطاط الصناعي الموصّل كهربائياً في القطب الطبي.

تكون مقاومة حجم المطاط الموصّل أكبر مقارنة بالمعدن ، بناءً على مقاومة الحجم تتناسب مع المسافة ، وكلما طالت المسافة ، زادت المقاومة.تم استخدام المطاط الصناعي الموصّل كهربائيًا على نطاق واسع في القطب الطبي.القطب أرق ، وعمومًا أقل من 1 مم ، والمطاط الموصل مكهرب بالكامل في هذه الحالة.

المبادئ الرئيسية للإستومر الموصلة كهربائيا

الجسيمات الموصلة شغل داخل موصل بالكهرباء المطاط الصناعيالوصول إلى رقم حجم معين ، والاتصال ببعضهم البعض ، وأخيراً تكوين حالة الإلكترون المستمرة.عندما تضرب الموجة الكهرومغناطيسية القوية في المجال الكهرومغناطيسي الخارجي الإلكترونات الحرة في الجسيمات الموصلة ، وتشكل مجالًا كهرومغناطيسيًا معاكسًا ، يتوازن المجال الكهرومغناطيسي الداخلي والخارجي مع بعضهما البعض لإضعاف تأثير موجة التداخل الكهرومغناطيسي.

موصل بالكهرباء المطاط الصناعيمبدأ آخر هو تحويل الطاقة ، وبعبارة أخرى ، قانون الحفاظ على الطاقة.عندما تصطدم الموجة الكهرومغناطيسية بالإلكترونات الحرة ، تولد الجسيمات الموصلة الحرارة في عملية حركة الإلكترونات ، وهي عبارة عن موجة تداخل كهرومغناطيسي - طاقة حرارية حركية حرارية - طاقة حرارية ، من أجل إضعاف التداخل الكهرومغناطيسي.

هيكل المطاط الصناعي موصل كهربائيا

موصل بالكهرباء المطاط الصناعييجب أن تخضع لقوة ضغط معينة للتوصيل الكهربائي الجيد ، لذلك ، يجب تصميم الهيكل لضمان الضغط المناسب.الكمية المثلى من ألواح الضغط بارتفاع من 7 إلى 15٪ ؛مستديرة صلبة ، على شكل D مضغوطة للغاية بكمية مثالية من 12 إلى 30٪ ؛أنبوبي ، على شكل P مضغوط بدرجة عالية من 20 إلى 60٪.

كهربائيا اختيار المواد المرنة الموصلة

عند العمل باستخدام إلاستومر موصل كهربائيًا ، من المهم أن تتذكر أن التوافق الجلفاني سيكون له أيضًا تأثير على نوع السلك أو الحشو الذي يجب استخدامه.في هذه الحالة ، يجب إجراء اختيار نوع السلك الموصل أو الحشو حيث يكون الاختلاف في جهد الجهدبين المعادن المتباينة صغيرة قدر الإمكان.

أحد الأشكال الشائعة على نطاق واسع للمطاط الموصّل هو المطاط الصناعي الموصّل للكهرباء.يمكن قطع اللدائن الموصلة بالقالب لتشكيل حشية مسطحة ولكن أحد الاختلافات الكبيرة عن المواد الأخرى هو أنه يمكن أيضًا توفير المطاط الصناعي الموصّل كهربيًا في مجموعة متنوعة من التشكيلات البثق المختلفة.يمكن أن تنبثق هذه الملامح كمقطع عرضي صلب أو مجوف اعتمادًا على الضغط المطلوب وارتفاع الفتحة المفتوحة للحماية.في المطاط الصناعي الموصل كهربيًا ، يتكون المطاط الأساسي عادةً من مركبات مثل السيليكون أو الفلوروسيليكون أو EPDM (مونومر الإيثيلين بروبيلين ديين).على سبيل المثال ، يتم استخدام السيليكون لإغلاق الطقس العام ودرجات حرارة عالية تصل إلى 400 درجة.يستخدم الفلوروسيليكون للتطبيقات التي يوجد فيها التعرض لوقود الطائرات والبنزين والكحول.يستخدم EPDM للتطبيقات حيث التعرض للمبردات والبخار وإستر الفوسفات.

بعد اختيار مطاط معين مناسب للبيئة المقصودة ، يجب تحديد مادة مالئة موصلة.من أكثر حشوات المعادن الموصلة شيوعًا الألمنيوم الفضي ، والزجاج الفضي ، والنحاس الفضي ، والجرافيت النيكل ، ويعتمد تحديد الحشو الصحيح على مستوى التدريع اللازم لتطبيق معين ، فكلما زادت قدرة الحشو الموصلة ، زاد مستوى تحقق التدريع.
